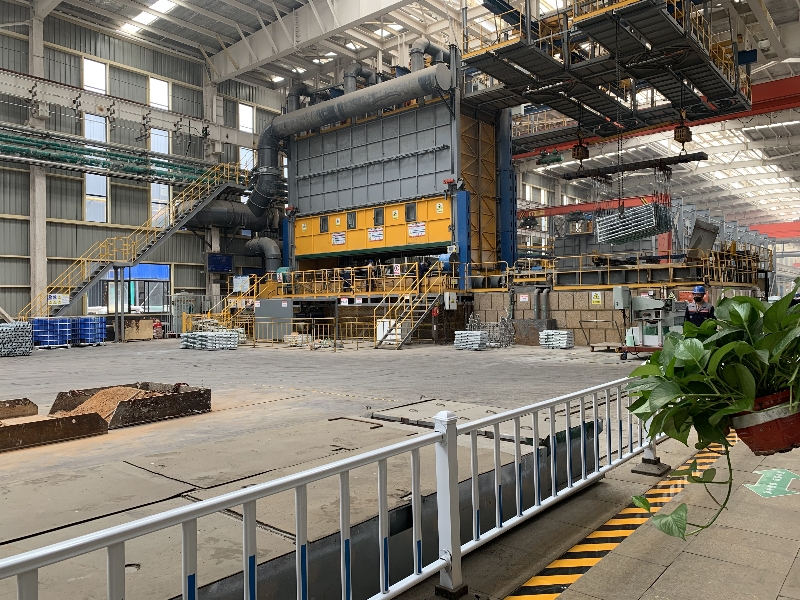

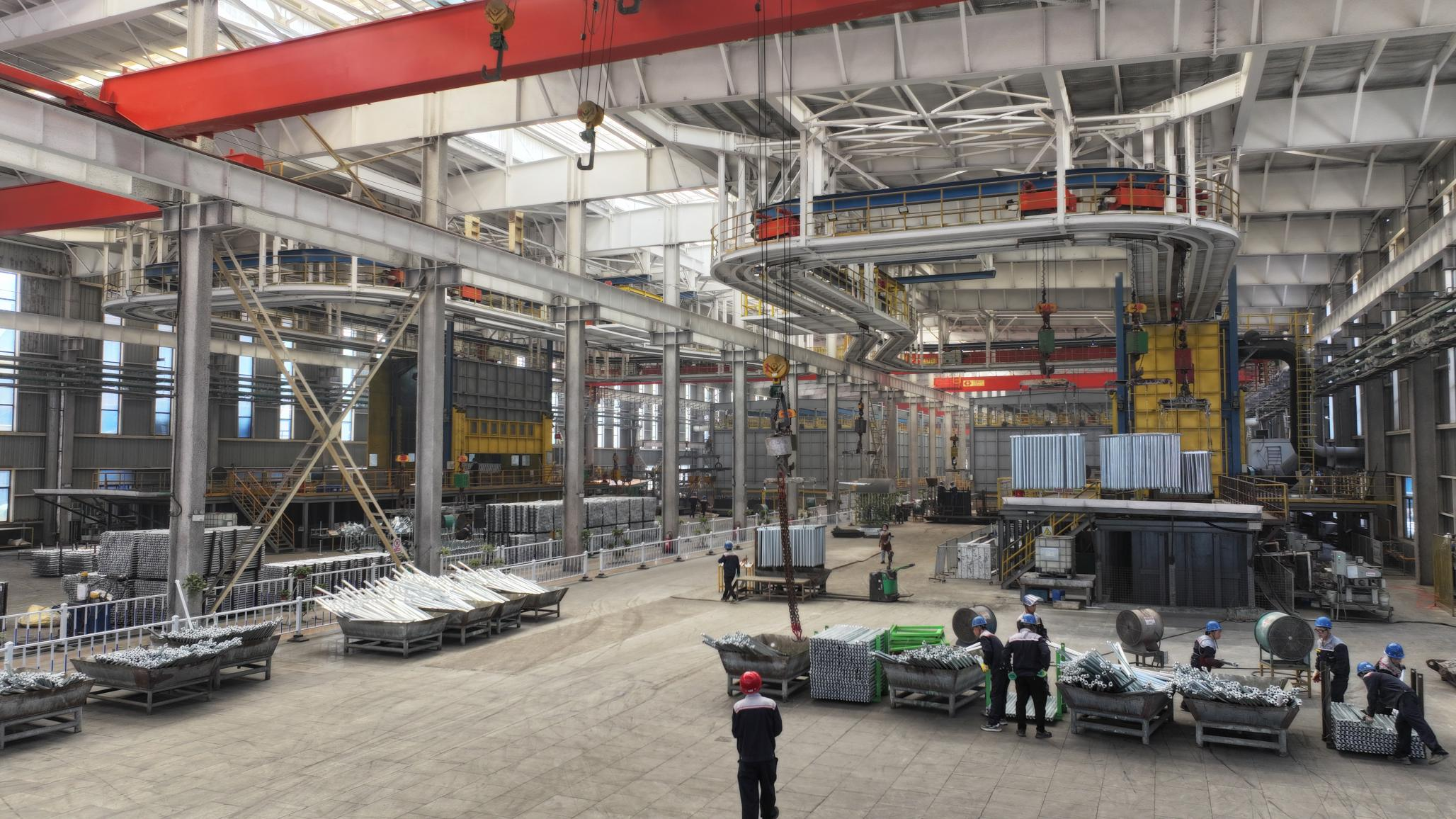

车间介绍

• 车间面积：建筑面积36960㎡，其中长176m、宽210m。共计6跨，每跨28m。高14米。

• 出租内容：可单条或多条生产线出租，生产线起租面积为4928㎡-36960㎡，整租分租均可。水，动力电500kva，全套生产线设备，环评等证件齐全，最适合做需镀锌行业生产加工。

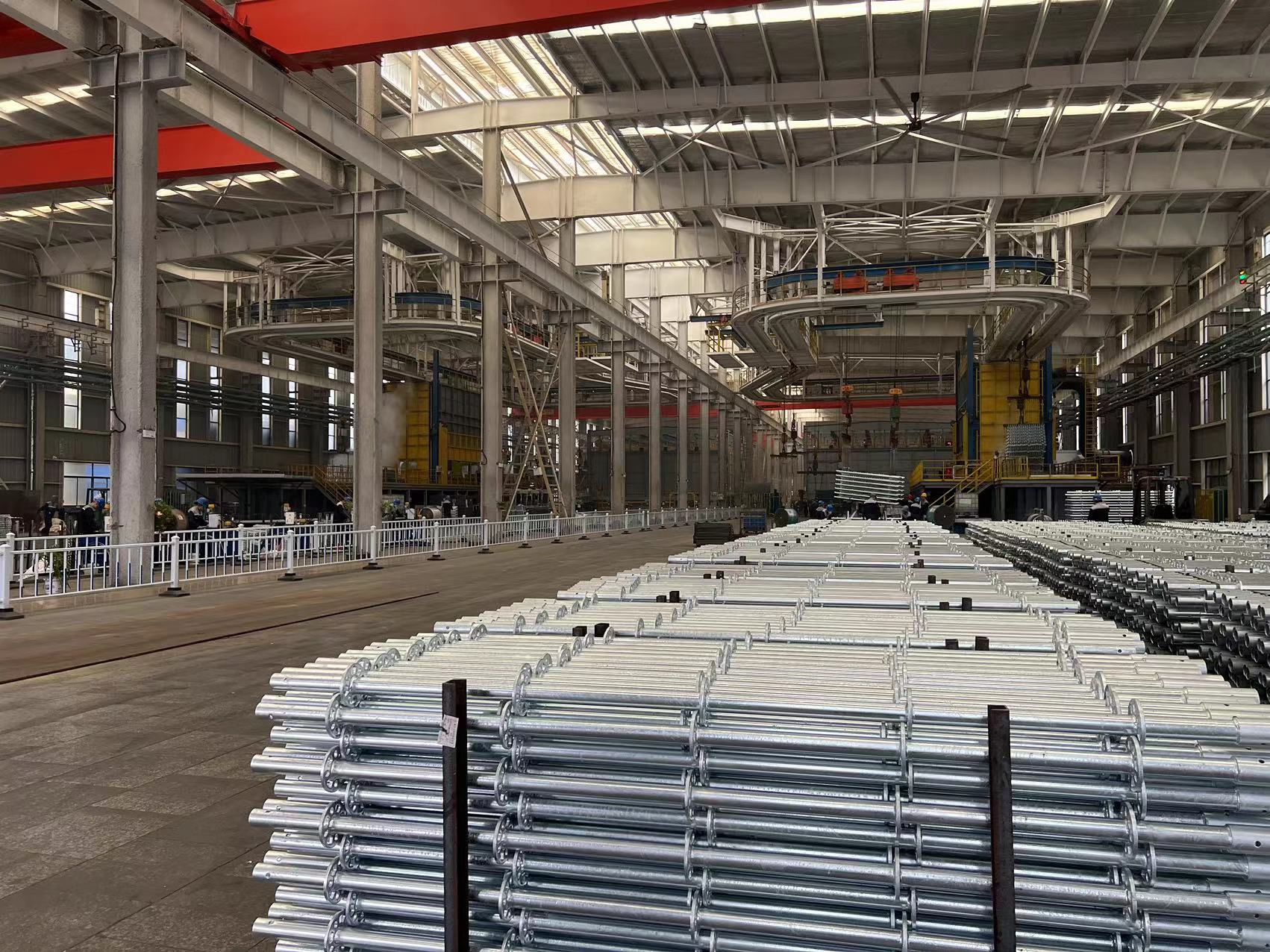

• 产线介绍：共由6条热镀锌产线（吊度）构成。其中4条为兴达齐产线、2条为瑞马智能产线。锌锅深度3.5m，宽度2.2m，长度6.5m，目前主要镀盘扣式脚手架

•   兴达齐产线主要包括：

• 进料坑：净尺寸长16米、宽9米、深4米。

• 1、酸洗房进料采用进料坑，双排端进料；

• 2、设有两个活动盖，活动盖由减速电机驱动；

• 3、进料坑内设链条传输结构；

• 4、活动盖顶部采用5布7油玻璃钢防腐；

• 5、进料坑内部四周与坑底采用5布7油玻璃钢防腐，外部地上四周采用三遍环氧树脂油漆防腐。

• 处理槽；

• 1、处理槽数量共8个，酸洗槽5个，水洗槽2个，助镀槽1个；

• 2、内部净尺寸单槽:12.0x2.4 x 3.0(h)m，体积85m3；

• 3、处理槽材质钢筋混凝土+玻璃钢+花岗岩；

• 4、处理槽温度助镀槽:60±5℃，其它槽:常温；

• 酸洗房：

• 1、采用封闭酸洗房将前处理区域全部封闭；

• 2、两侧设观察窗，操作侧设检修门；

• 3、酸洗房采用钢结构制作，整体采用螺栓连接；

• 4、下部一米的密封材料为枣红色耐酸木板，上部第一圈采用透明板采光，其它和顶部为不透明板；

• 5、电动葫芦放在酸洗房顶棚上部,电动葫芦轨道固定在酸洗房房顶横梁上；

• 6、酸洗房顶部可以通过车间行车；

• 7、设置8个电动葫芦；

• 8、电动葫芦行走缝隙采用耐酸橡胶密封，电动葫芦下部安装密封导向机构；

• 9、酸洗房顶部电动葫芦两侧设检修通道，检修通道两侧安装扶手，检修通道采用防滑钢板焊接；

• 10、酸洗房设一处楼梯；

• 出料坑：净尺寸长16米、宽9米、深4米。

• 1、酸洗房出料采用出料坑，双排出料；

• 2、设有两个活动盖，活动盖由减速电机驱动；

• 3、进料坑内设链条传输机构；

• 4、活动盖顶部采用5布7油玻璃钢防腐；

• 5、进料坑内部四周与外部地上四周采用三遍环氧树脂油漆防腐；

• 6、坑底布置烟道，烟道采用钢管制作，规格DN600，厚度4mm；

• 镀锌炉炉体结构：

• 1、炉体钢结构标高+2500mm采用U型支撑结构；炉体钢板厚度8mm，炉体钢板框架采用型钢加固，型钢不低于140；

• 2、顶锅棒直径不小于100mm，耐温950℃，屈服强度大于345Mpa；

• 3、漏锌口采用铅板密封，设报警装置；

• 4、观测孔数量12个；

• 5、镀锌操作平台采用型钢与钢板焊接而成，钢板厚度12mm，尺寸，长16米，宽13.5米；四周设栏杆型钢用150mmH型钢，间隔1米；设两部楼梯，楼梯采用4mm后花纹钢板折弯，梯步220mm。

• 后处理：冷却槽与钝化槽净尺寸：12*2.4*3.0。

• 1、采用不锈钢制作，材质:304不锈钢，厚度4mm，外框架与底部采用型钢制作，设吊耳，可以整体吊装；

• 2、平台钢板厚度12mm，尺寸，长14米，宽5米，标高+2500mm。

• 冷却塔：

• 1、每条线一套冷却塔,总处理量100m/h。冷却塔出水温度小于40±5℃，冷却接收来水温度不高于60±5℃；

• 2、冷却塔底部设集水槽，集水槽面积大于冷却塔截面积；

• 3、供水：每条线冷却塔设有两台供水泵(一用一备)将水从冷却槽送至冷却塔；

• 4、回水：冷却塔底部集水池的水经过两台供水泵将水从集水池送至冷却槽。

• 锌烟固定罩与侧吸：净尺寸长宽高:11*4.9*7.5。

• 1、锌烟收集采用固定式密封罩，由型钢加钢板焊接后，由螺栓连接而成，可拆卸；

• 2、顶部电动葫芦行走缝隙用软橡胶密封；

• 3、两侧设提升门，提升高度2000mm，采用减速机驱动，设防坠落机械结构。提升门上设观察窗；

• 4、两端设对开门，减速机驱动；

• 5、顶部开孔与除尘器相连，管道上安装电动蝶阀，管道需要做保温，厚度100mm；

• 6、锌锅面安装侧吸装置，总管与除尘器连接；

• 7、管道上安装电动蝶阀，锌锅平台上部道需要做保温，厚度100mm。

• 物流系统设备

• 1、挂具旋转平台：采用框架结构，可以90°旋转，减速机驱动，自动控制，直径6.5米；平台上敷设轨道，可以使挂具输送平车驶入；

• 2、挂具返回小车采用框架结构，减速机驱动，电池供电，配两组电池，一用一备，配电装置。人工启动，自动运行，自动停止；

• 3、固定站：黑料、白料储存，吊具的中转。

• 4、下料小车：采用框架结构，减速机驱动，电池供电，配两组电池，一用一备，配充电装置。

• 5、链条传输机构：两个减速机同步驱动；手动\自动切换运行；

• 型钢框架结构；链条节距125，长度7500mm，间距5600mm。

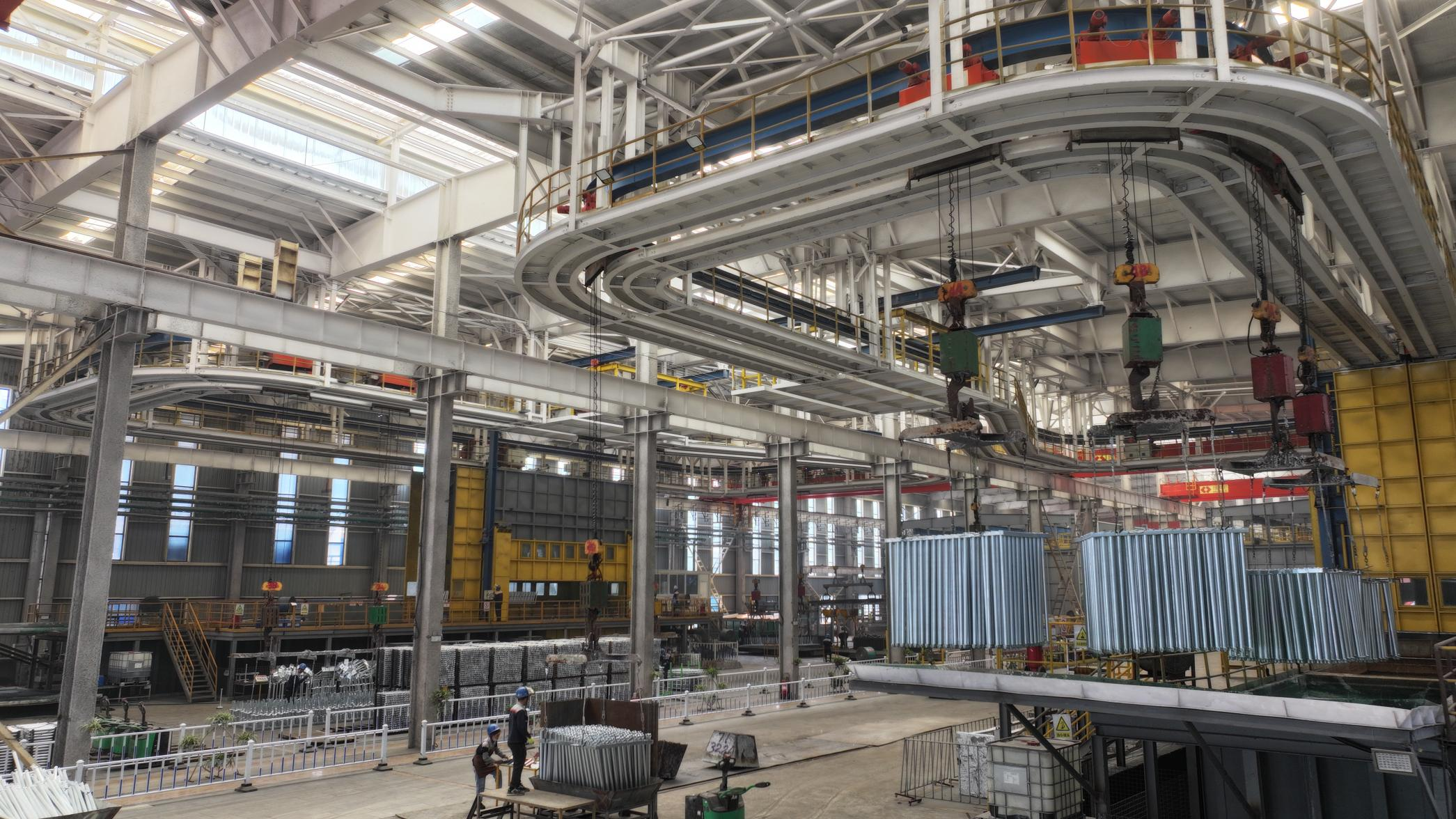

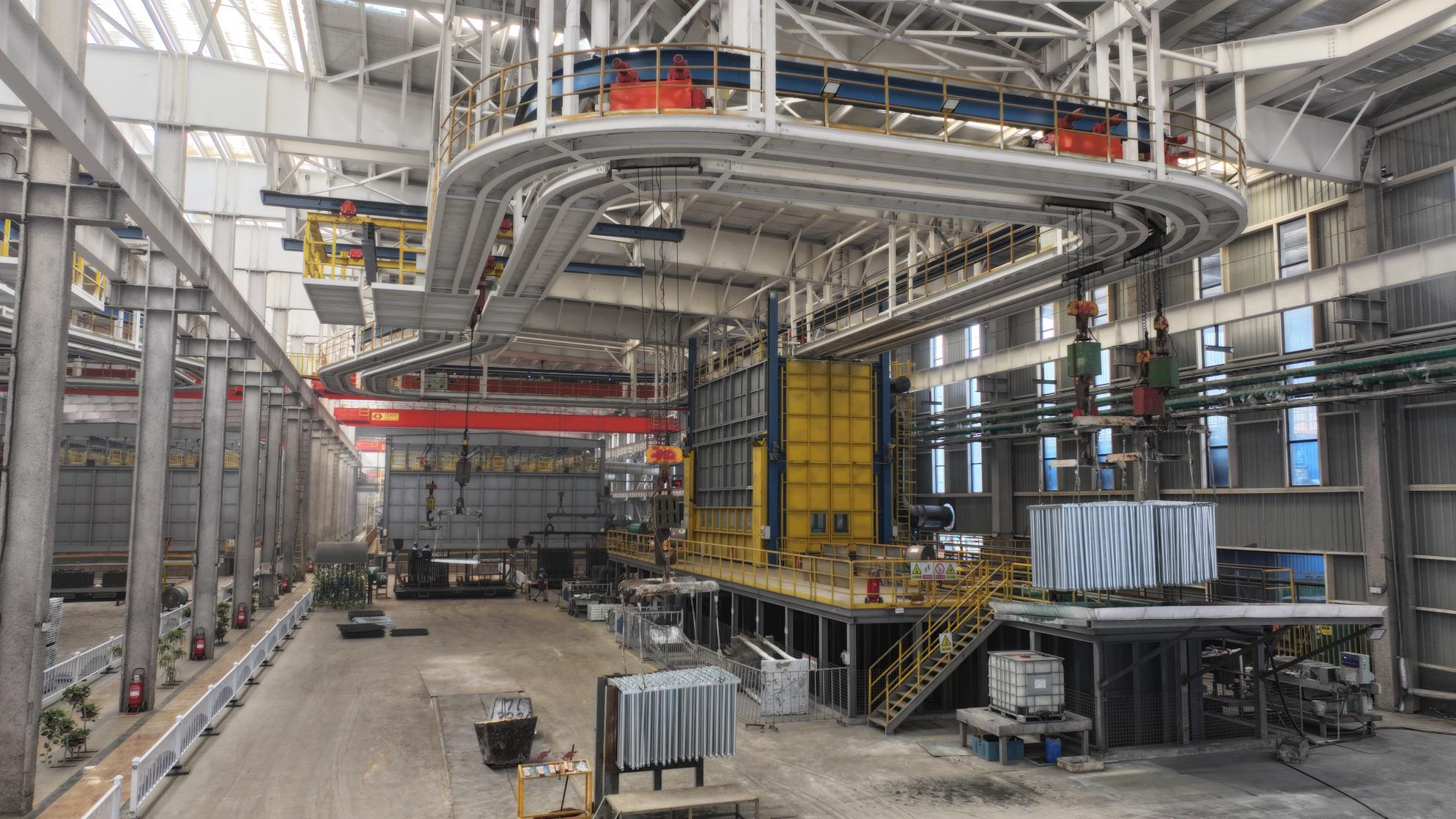

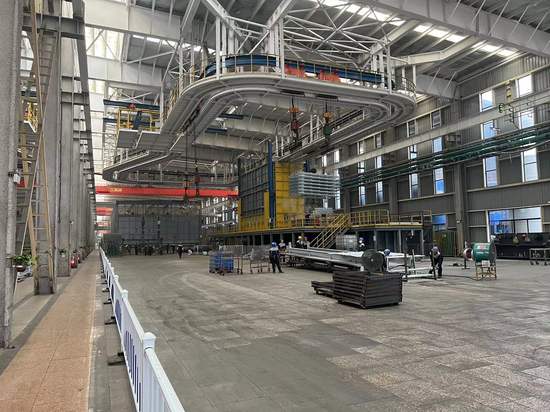

• 瑞马智能产线主要包括：

• RGV小车（前处理区配备3组RGV车，额定载荷3+3T；行走最大速度40m/min；升降最大速度12m/min；镀锌区配备3组RGV车，额定载荷3+3T；行走最大速度40m/min；升降最大速度12m/min）。

• 地轨车：（白件转运地轨车1部，蓄
